Cisco SG300系列交换机划分VLan与普通路由器连接配置

思科SG300系列三层交换机是针对中小企业设计的一款产品,Marvell 主控和128M Ram,最大支持52个千兆RJ45端口和2个SFP端口,因公司业务需求,最近也进行了解和配置,具体型号为 SG300 - 52 记录下过程,便于参考.

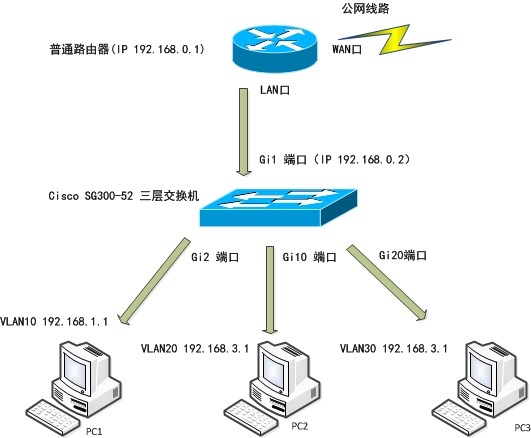

网络拓扑图如下所示:
network

计划目标:针对不同部门划分不同的VLAN,前期满足能够同时上网的需求,后期需要能够隔离不同部门的资源访问(本次配置操作不涉及)。

因之前未接触CISCO交换机,在参考了网上众多配置后,发现该交换机部分命令和服务并不支持,比如DHCP Server 。所以配置过程以Console 为主,Web界面为辅的方式进行。

配置过程:
1.更改交换机工作模式
交换机自身带有Web界面,英文版,不熟悉的可以通过官方下载固件版本对应的中文语言包进行切换,默认IP地址 192.168.1.254 用户名密码均为cisco 首次登陆后需要修改密码,在管理中将工作模式更改为三层模式,然后重启。

2.为交换机划分VLAN
交换机默认所有端口均属于VLAN1,分别建立 vlan 10 , vlan 20 , vlan 30 。在WEB界面中可以直接配置,但实际操作却发现点击确定提交后,网络会断开,最后还是得以Console 串口线配置。命令如下:
# conf t      //进入配置模式
# vlan 10
# vlan 20
# vlan 30    //分别创建3个VLAN
# exit         //退出配置.

3.配置基于端口的VLAN (Port to VLAN),即多个端口同属于一个VLAN,以便直接接入PC.
规划示例:
VLAN 标示         物理端口             VLAN网关
vlan 10              gi2-10                 192.168.1.1
vlan 20              gi11-30               192.168.2.1
vlan 30              gi31-52               192.168.3.1

先给每个Vlan 指定网关IP.命令如下
# interface vlan 10
# ip address 192.168.1.1  255.255.255.0
# exit
# interface vlan 20
# ip address 192.168.2.1 255.255.255.0
# exit
# interface vlan 30
# ip address 192.168.3.1 255.255.255.0
# exit

指定物理端口范围,并加入到对应Vlan
# interface range gi2-10           //指定vlan 10 端口范围, gi 为物理端口号
# switchport mode access         //指定端口工作模式,连接PC为 access
# switchport access vlan 10      //将指定端口划分为 vlan 10
# exit
# interface range gi11-20
# switchport mode access
# switchport access vlan 20
# exit
# interface range gi21-52
# switchport mode access
# switchport access vlan 30
# exit

为交换机默认的vlan1 添加网关,用于连接路由器(前面的操作并未指定gi1 端口,默认它属于vlan 1 )
# interface vlan 1
# ip address 192.168.0.2 255.255.255.0
# exit

添加一条默认路由规则,指向路由器IP 192.168.0.1
# conf t
# ip route 0.0.0.0 0.0.0.0 192.168.0.1
# exit

将当前配置的运行参数写入到启动配置文件中
# copy running-config startup-config

完成后分别在 VLAN 10,20,30 对应的端口连接上PC,并配置网卡IP地址 192.168.1.x/2.x/3.x 网关为 192.168.1.1/2.1/3.1  能够ping通对方IP和vlan 网关即表示成功.

普通路由器的配置.
常用的路由器TP-link,磊科,腾达,都可以配置静态路由,分别添加3条规则并指向三层交换机默认vlan1 所配置的网关,有ARP攻击防御和内网病毒防御功能的需要关闭。
目的地址       掩码        网关
192.168.1.0    255.255.255.0     192.168.0.2
192.168.2.0    255.255.255.0     192.168.0.2
192.168.3.0    255.255.255.0     192.168.0.2

完成后,保存路由器配置,并重启,将LAN口接入SG300-52 的gi1 端口,再配置每台PC的DNS服务器地址,即可满足每个vlan 中的PC上网

DHCP 服务器的配置
因 SG300系列交换机不支持 DHCP Server ,但支持DHCP中继,要使用DHCP还得单独使用一台PC安装DHCP服务端,并分别配置3个DHCP网段,在然后在交换机DHCP中继中填写DHCP Server 的IP即可正常工作。DHCP服务器IP不能使用默认VLAN1的IP段,只能使用VLAN10,20,30段内任意一个即可。

经验总结
在未配置三层交换机之前,也曾大致了解过配置方法,无非划分VLAN,做ACL规则,配置上行接口,将路由指向该接口。但实际操作起来还是稍有难度,如IOS了解不足,缺少一些命令,可能是SMB机型精简的缘故,
但好在IOS还是提供了命令后加上? 来提供命令描述。网上参考文章大多是CISCO三层搭配CISCO路由器使用,很少有和普通路由器搭配的,千篇一律的都是将某个物理端口分配一个固定IP,使用no switchport 设置为三层接口,用于和上层路由器连接,实际操作中却行不通,只需要将路由器所在的IP单独划分一个网段,默认的VLAN1中即可。
