Thinkpad X390/T490s 板载CPU、内存升级指导

提示:升级需要BGA返修台和热风枪,焊台工具,MX 25L系列BIOS芯片编程器.

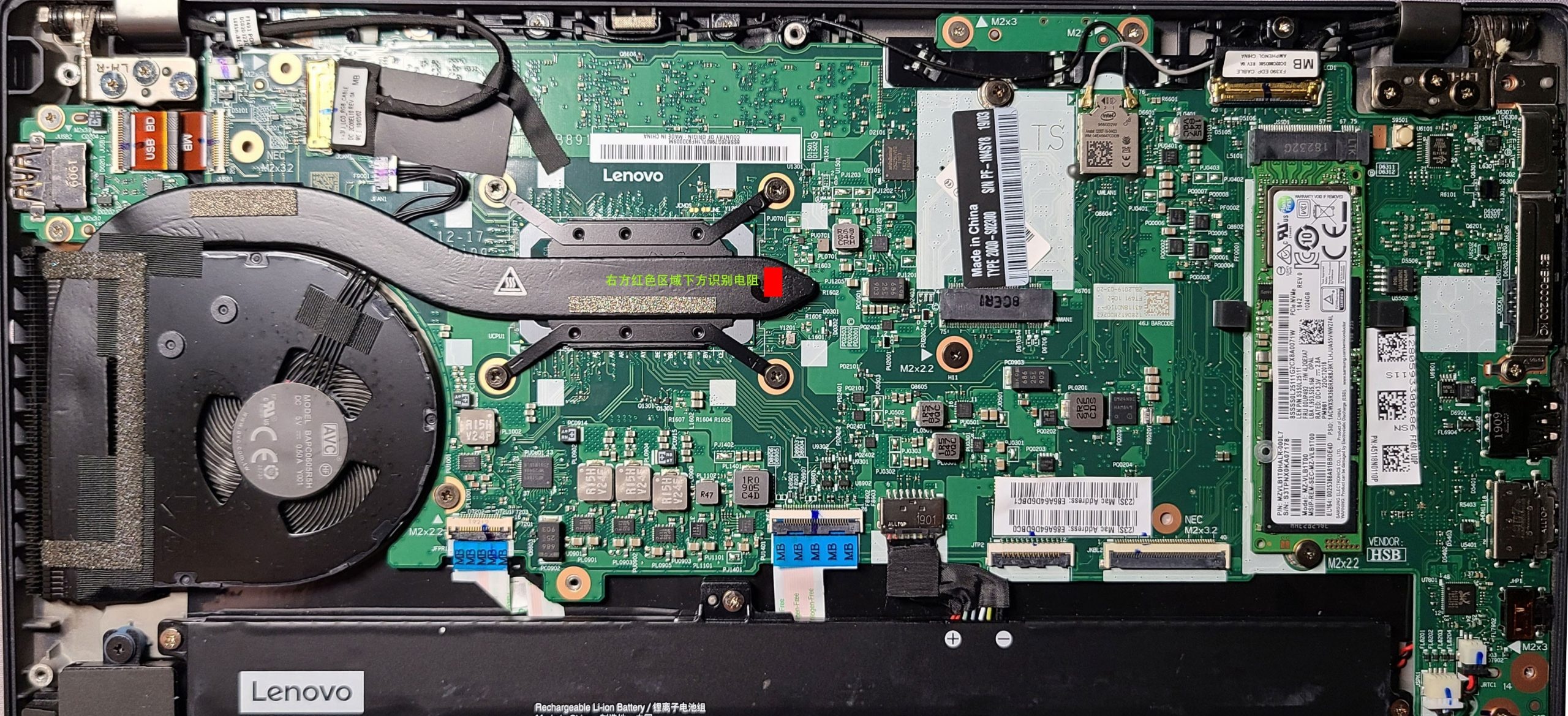

X390/T490s 机型共用1块PCBA,版号为 NM-B891,如图:

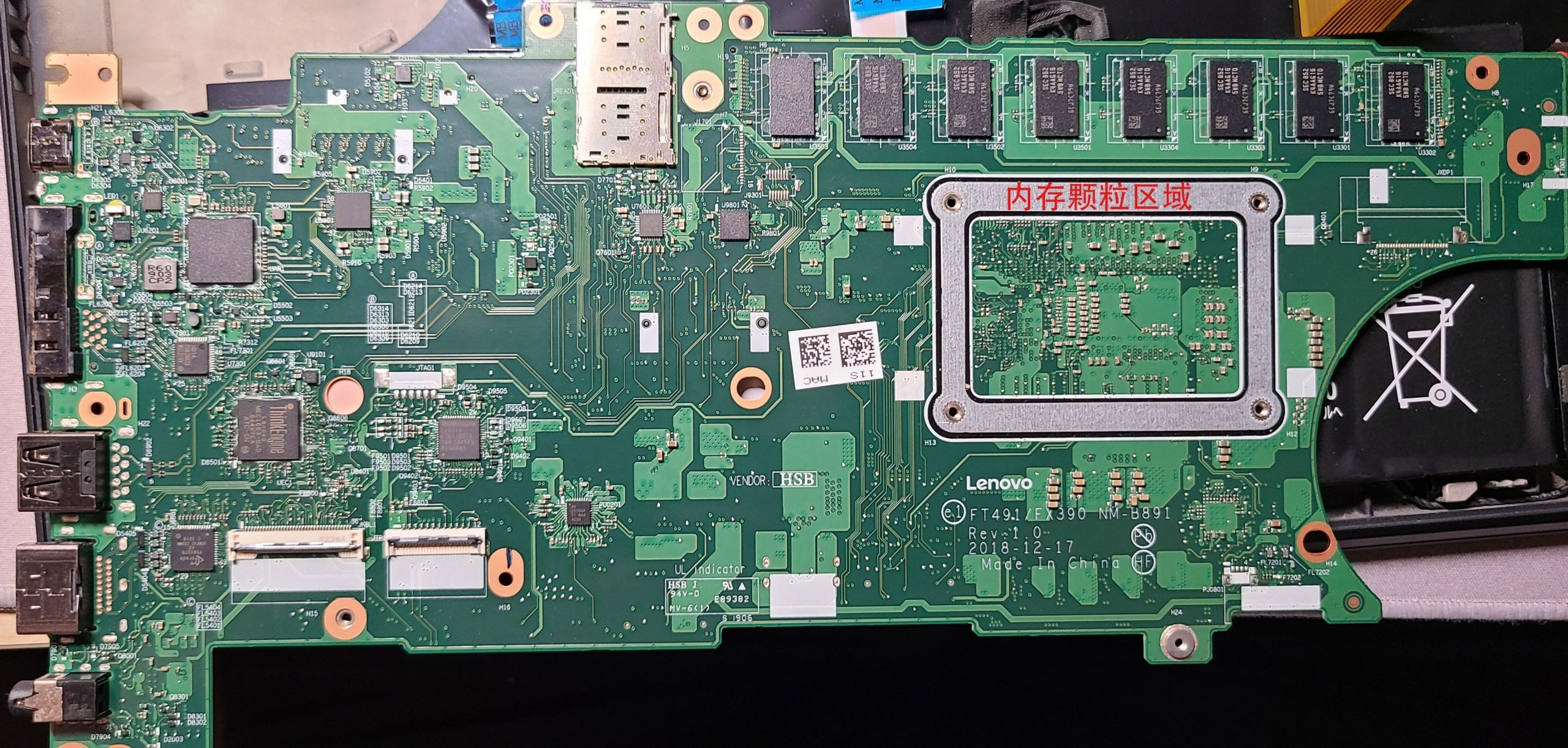

主板外观图(可放大):



1.内存升级部分

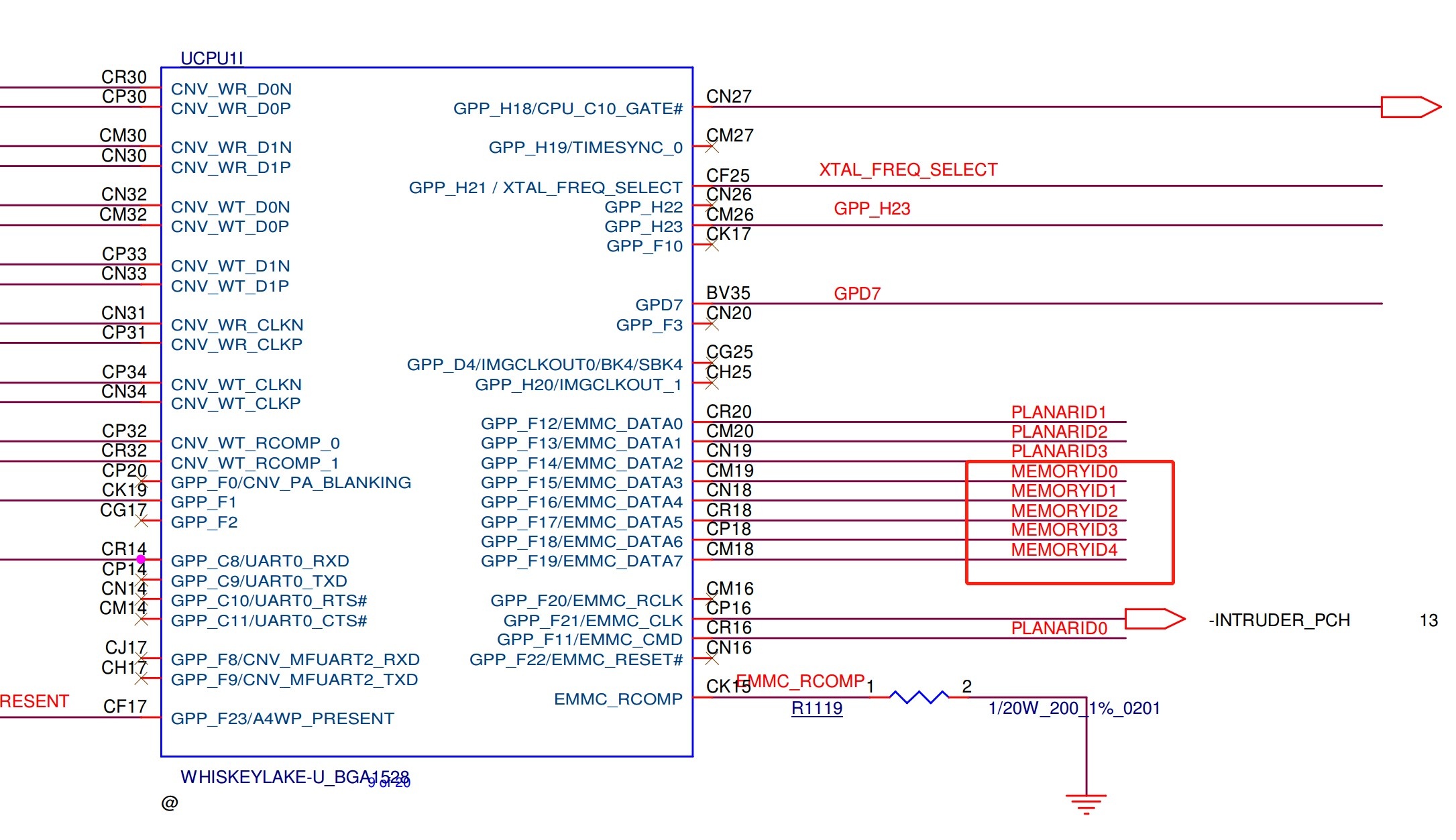

在原理图中,内存是通过CPU内部的 EMMC_DATA3 - EMMC_DATA7 对应的MemoryID 0到4 共计
5个配置电阻接地来进行识别, 如下。

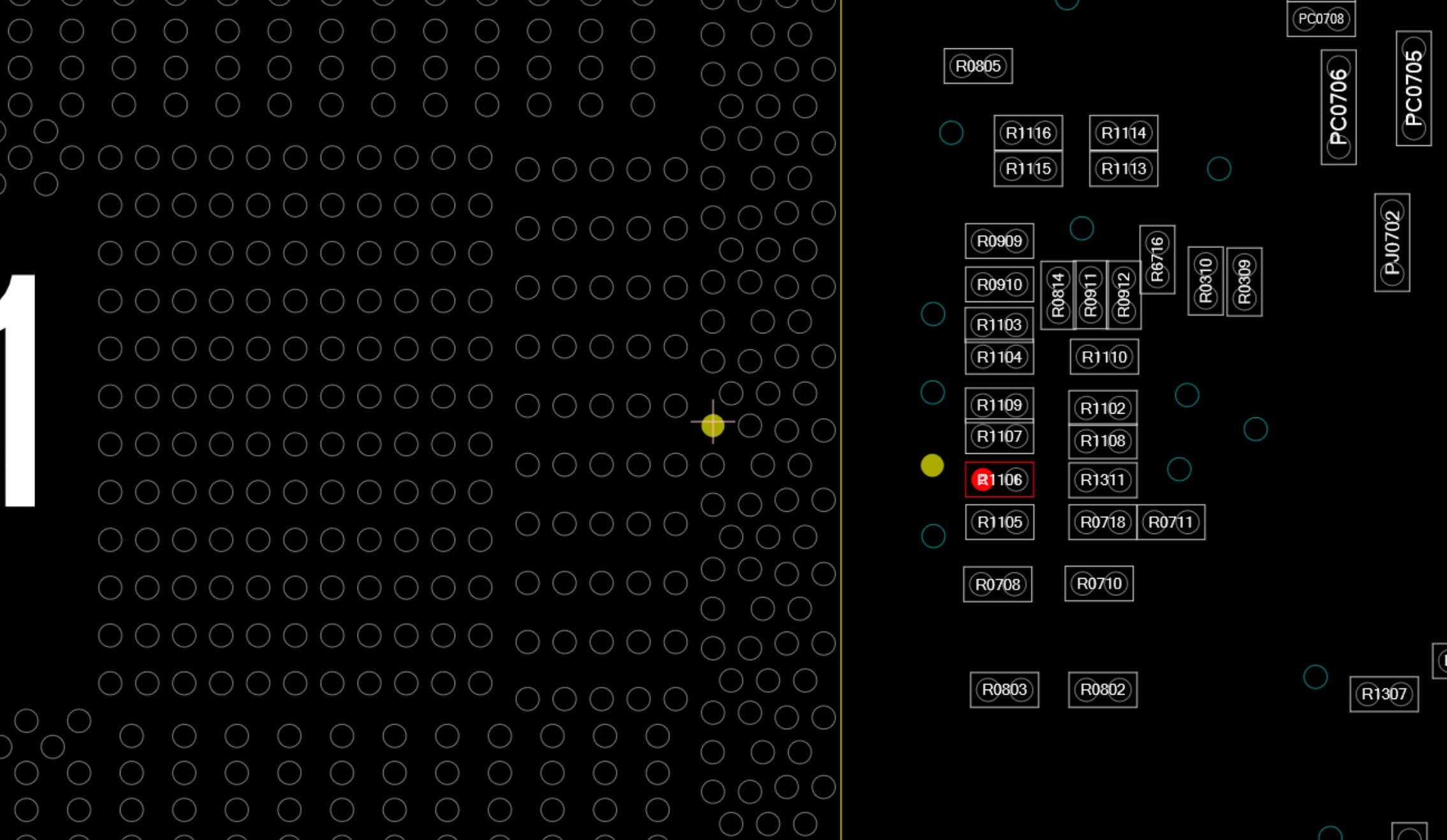

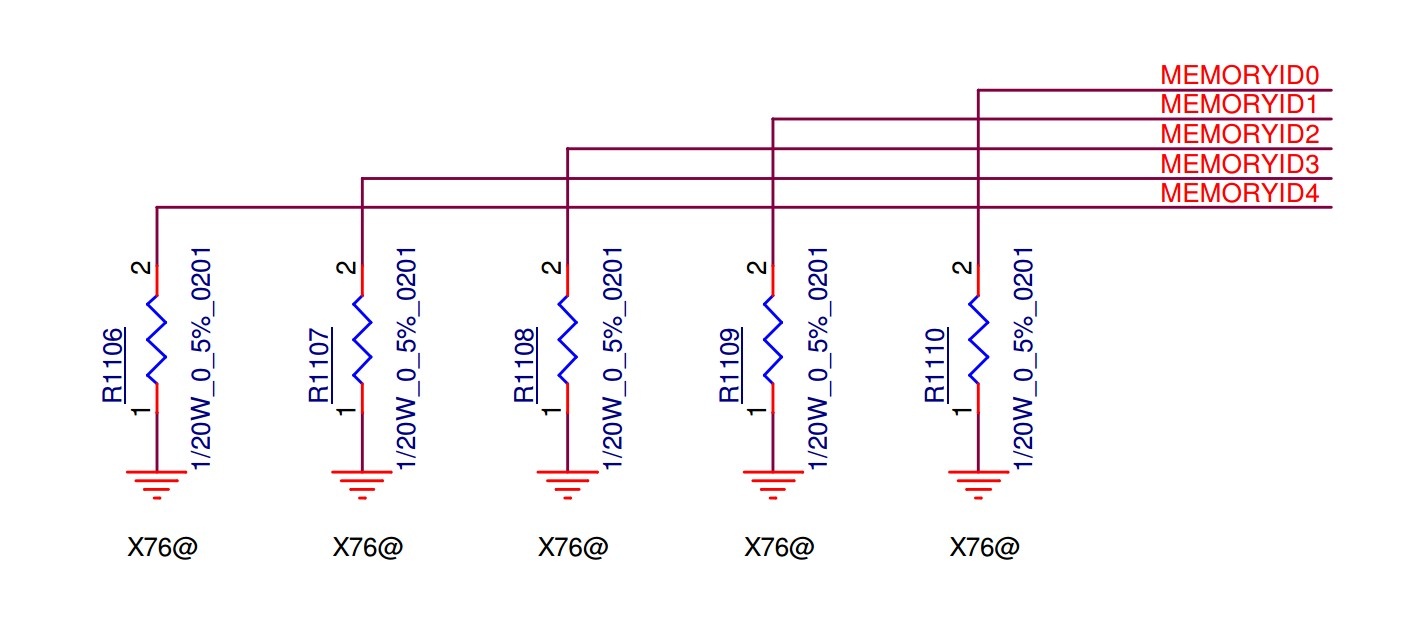

PCBA配置电阻点位图 R1106 – R1110

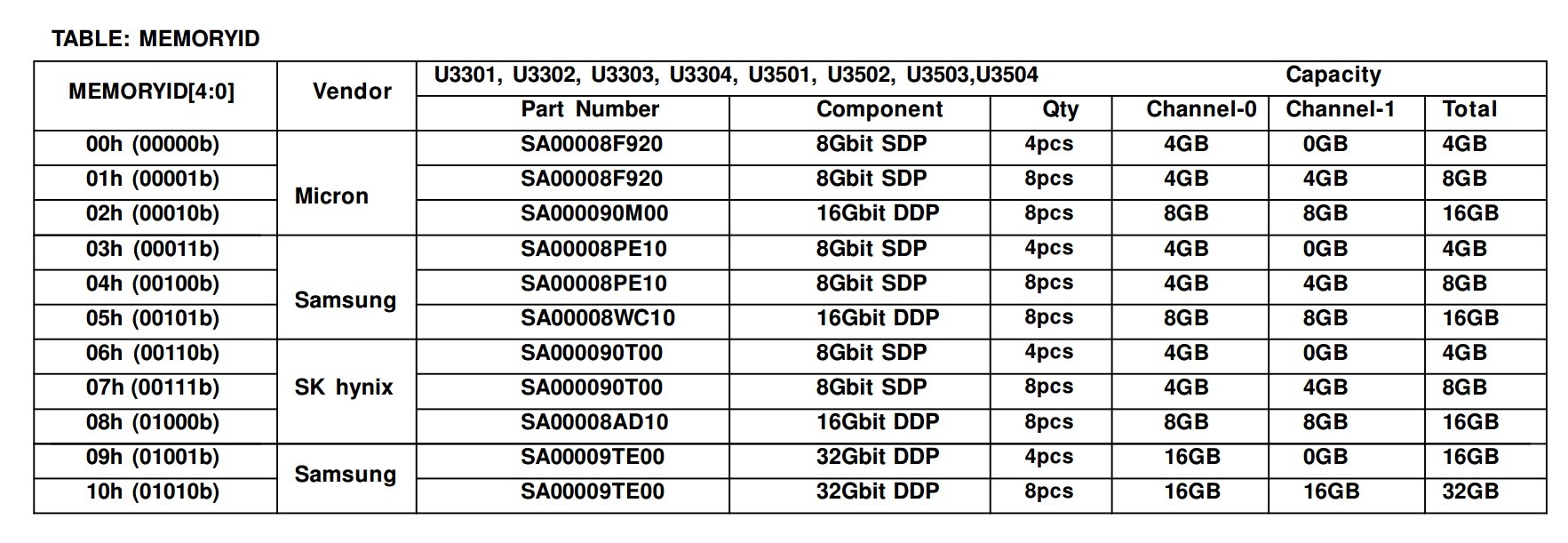

内存容量配置表,通过修改R1106 – R1110 配置电阻高低电平决定

根据以上信息,只需要对内存配置电阻进行变更即可完成不同容量内存的识别。

X390 采用的是板载DDR4内存颗粒,FCBGA96封装,8 个颗粒,单颗容量1-4GB 最大支持32GB内存,建议采用三星颗粒。
16G容量颗粒型号为 K4AAG165WB-MCTD 2Gb 2666Mhz *8
32G 容量颗粒型号为 K4ABG165WA-MCTD 4Gb 2666Mhz *8

升级步骤:
(1)升级系统BIOS,内存SPD信息存储在BIOS中,新版包含了32G内存机型支持。
(2)修改识别电阻配置。
(3)使用热风枪对8个内存颗粒进行更换,上有点胶加固,小心处理。
(4)开机检查内存是否正确识别,并运行压测工具测试。

2.CPU升级部分
8代低压CPU采用FCBGA 1528 封装,同10代CPU一致,官方机型最高的硬件配置为 I7-10710U 6核12线程,可以直接升级。

Intel ME 为CPU内部的管理引擎子系统,在CPU加电前,或关机状态需要保持运行,大致流程为首次硬件初始化开机,从
BIOS中的ME固件区段读取软件,初始化完成后将配置写入到BIOS中,下次运行直接读取,ME子系统的优先级非常高,等待
其就绪后,BIOS才会执行开机自检, 8代CPU使用的ME Engine 固件版本为 12.0 ,10代CPU使用的ME Engine 固件版本为
14.0 ,两者固件版本不能混用。在官方驱动包中,分别提供了 ME 12 和 ME14固件包,但不能在8代CPU下刷入ME 14固件
,反之亦然。因此,涉及到硬CPU硬件更换操作的,均需要使用编程器读取BIOS信息,用UE,WINHEX编辑器清除掉ME配
置信息,装回后重新开机配置,对于8代升级10代CPU,还需要是应用UEFITool分离出ME 12.0固件,重写入不包含配置信
息的 14.0固件。

升级步骤:
(1)升级BIOS至最新版本。
(2)使用热风枪拆取BIOS,用编程器读出固件,进行配置修改,并回写。
(3)使用BGA返修台对CPU进行升级,有点胶加固,小心处理,建议先烤板。
(4)开机验证升级结果,尝试更新官方提供的ME12或ME14固件。
