H3C WX3010E无线控制器和WA2620i接入点WEB配置分享

公司的无线设备越来越多,超过了150个,原有的2个AP已不堪重负,看来又得当一当网管了,向领导审批,采购设备,抽休息时间把无线网络进行了改造,并加入了Portal 认证,方便来宾用户,记录下整个安装配置流程。

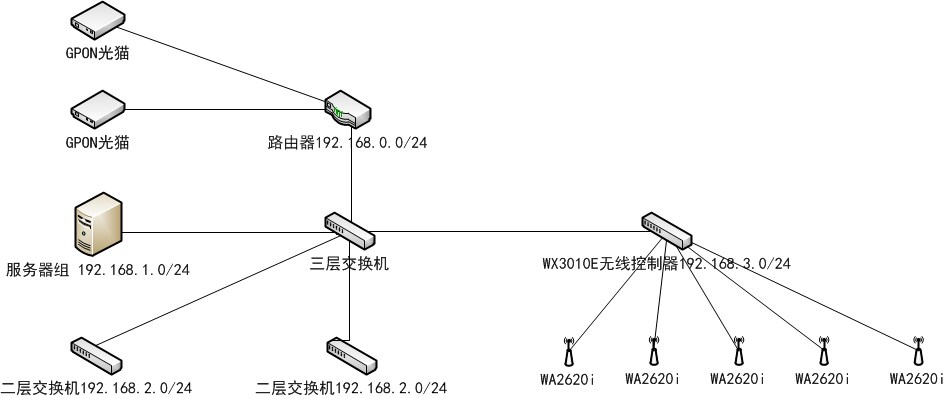

在网络的前期规划中,使用了三层交换机,将地址分段,并开启DHCP,192.168.0.1 为路由器,192.168.1.0/24 段分配给内部服务器使用, 192.168.2.0/24 分配给工作组,192.168.3.0/24 分配给无线设备使用,扩容升级直接将原有192.168.3.0/24 段的2台AP拿掉,接入WX3010E无线控制器,再将7个AP设备挂在无线控制器下,如图所示。

改造后将使用3个SSID,分别是 Office-WIFI (办公使用) Office-WIFI-5G  (办公5G频段)Office-Guest (无密码提供给来宾使用,需要Portal 认证,放置公司自定义宣传页)
网络图

在网上能查阅到很多H3C网络设备的配置,都是基于控制台命令配置的,但对于我这非网管职业的人来说重新学习一套系统的配置成本太高,用的少也容易忘记,于是尝试摸索通过WEB配置,没想到2小时不到就搞定了,后面的Portal 认证则多花费了一点时间。

WX3010E 无线控制器内部包含了一个交换面板和无线控制器两个模块,无线控制器WEB网管默认IP为192.168.0.100 交换面板WEB网管默认IP为192.168.0.101  用户名密码均为admin , 因需求只需要实现无线覆盖,直接使用二层模式即可,不用配置交换面板。

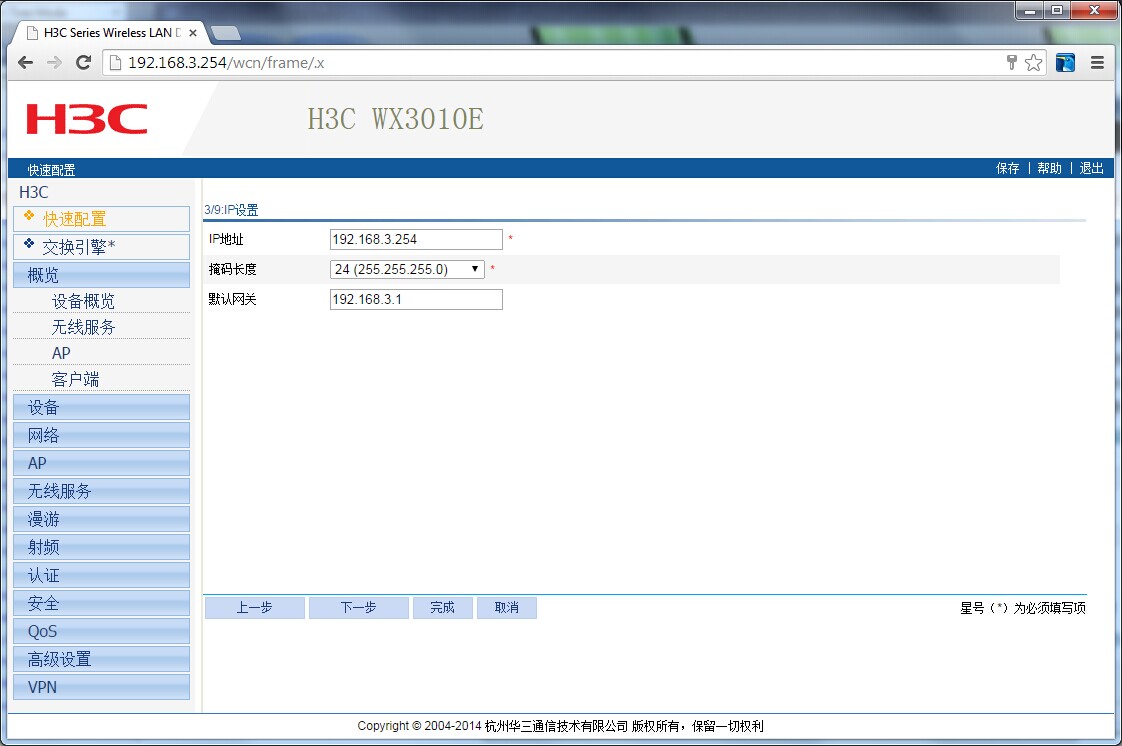

配置无线控制器IP,将WX3010E的1端口连接PC,设置PC网卡IP 192.168.0.2 子网 255.255.255.0 给控制器上电,等待10分钟左右,启动完成后登陆WEB网管192.168.0.100,(推荐使用Chrome 浏览器,在使用IE11和Firefox 中总遇到一些页面兼容性问题),选择快速配置,注意在3/9 步骤配置设备IP地址,其它的配置可以在后面进行,完成后设备IP会立即生效,PC的IP先不用修改,接着去配置AP。(注:图片为我已改好的IP地址)配置向导

配置AP,WX3010E交换机是支持POE供电的,只需将WA2620i 用网线连接入即可使用,WA2620i 有fat 胖模式 和 fit 瘦模式两种,在设备出厂时可以选择,两者明显区别是fat 胖模式可以直接上电后通过IP 192.168.0.50 登陆WEB网管,配置后加入局域网使用,瘦模式则不能通过WEB网管,只能通过无线控制器连接使用。
购买的AP默认都是胖模式的,需要预先一台一台的进行转换,将 AP接入到无线控制器的2端口。用浏览器打开 192.168.0.50  默认用户admin 密码 h3capadmin 在左边的导航栏里面选择高级设置,选择形态切换,将设备切换为fit 模式,完成后AP设备会重启。需要5-10分钟左右,完成后,将其它的AP同理分别接入无线控制器的3-8端口,全部修改完毕。

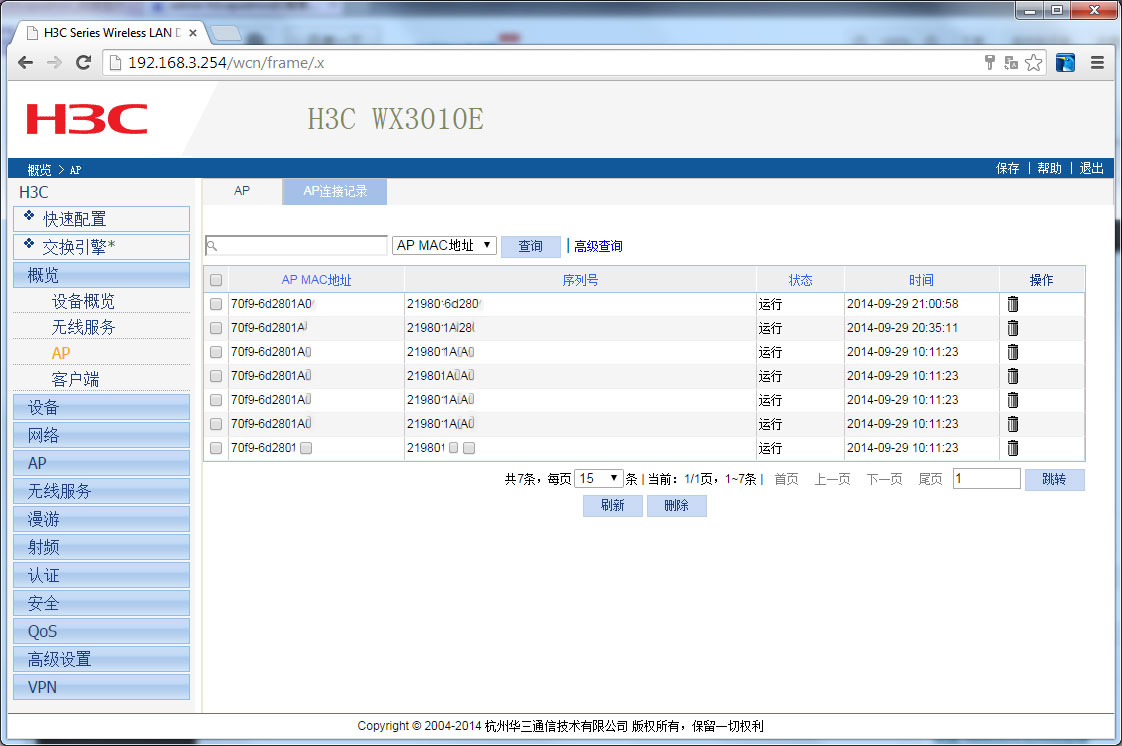

将PC的IP地址改为无线控制器配置的IP段,再次登陆无线控制器,在概览,AP 菜单中选择 AP连接记录,确认所有设备都能识别,如图所示,7个AP已全部识别到。同时用记事本记录下其序列号。
确认AP

完成后,在设备 – 配置管理 – 保存配置中选择保存当前配置,基本配置完成,将设备关机,由施工人员将AP安装至房间指定位置,拉网线。无线控制器放置于机房中,第一个端口上联三层交换机VLAN30,余下端口连接7个AP设备。

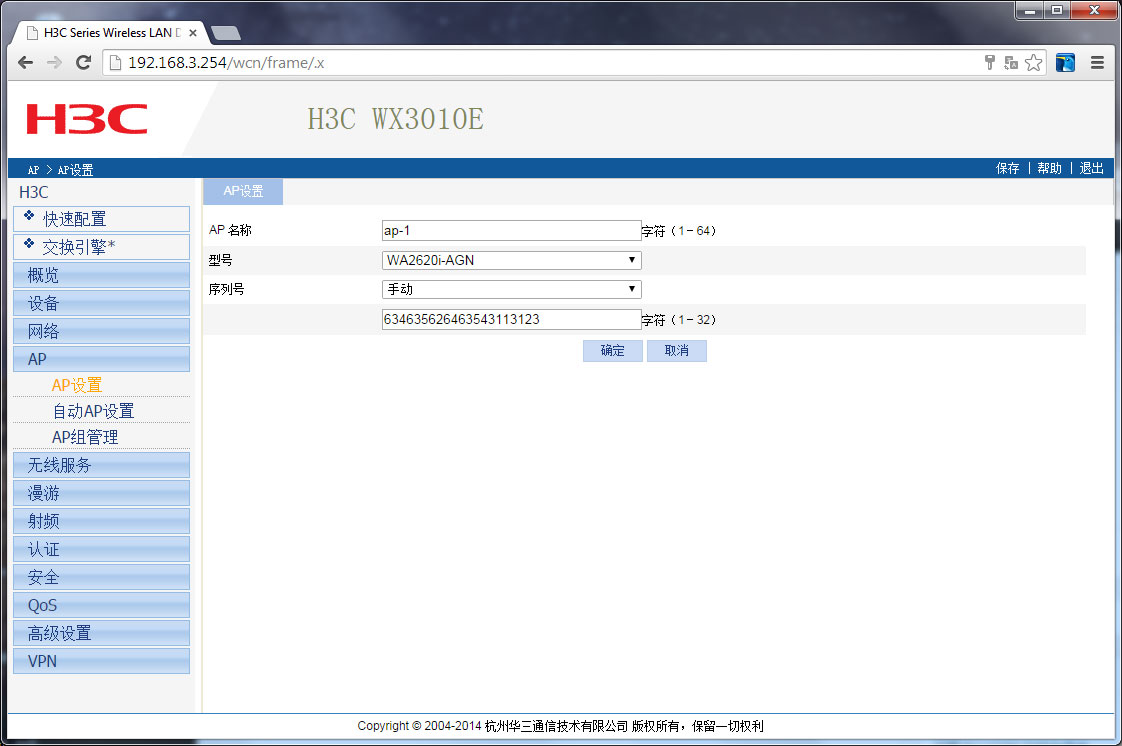

对AP进行注册,在注册之前,需要确保无线控制器1端口上联的三层交换机开启了DHCP服务,或局域网配置了DHCP服务器,注册方式分手动和自动模式,我这里是选择的手动模式,在 AP – AP设置 菜单中选择新建。如下所示,依次添加 7个 AP设备,同时手动输入前面记下的序列号
添加AP1

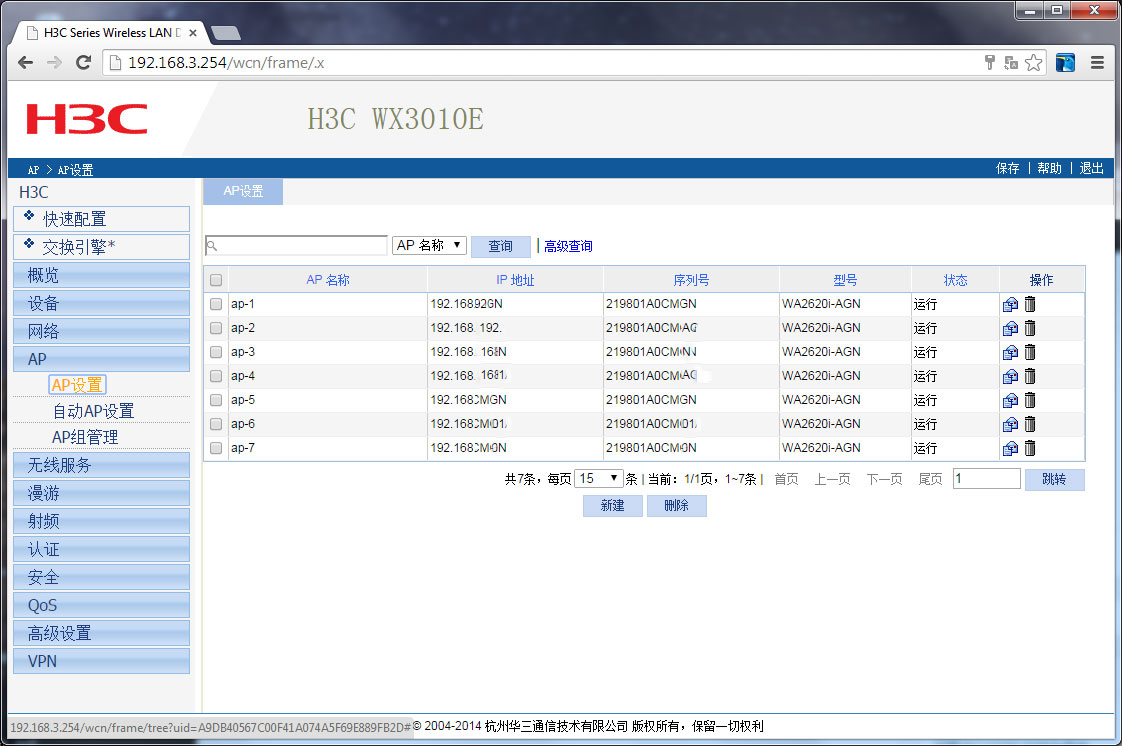

添加完毕后,回到AP设置菜单,等待设备注册,时间可能会比较长,如果注册成功,AP会从三层交换机获取到IP地址,如下图所示
添加AP

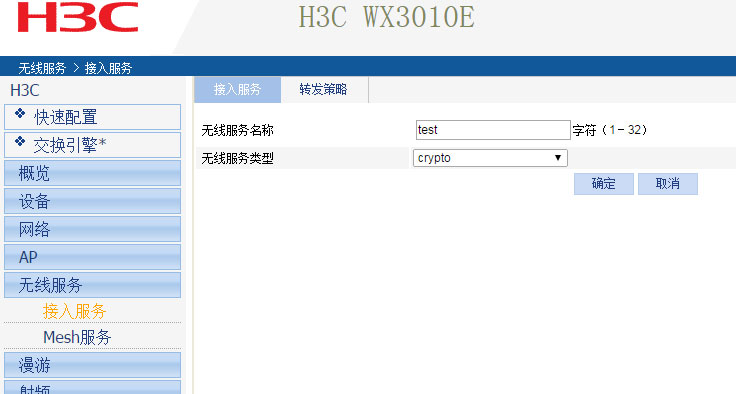

创建无线接入点(SSID),选择 无线服务 – 接入服务 – 新建,输入无线服务名称和无线服务类型,crypto 表示为加密无线网络,none 表示开放网络
创建SSID

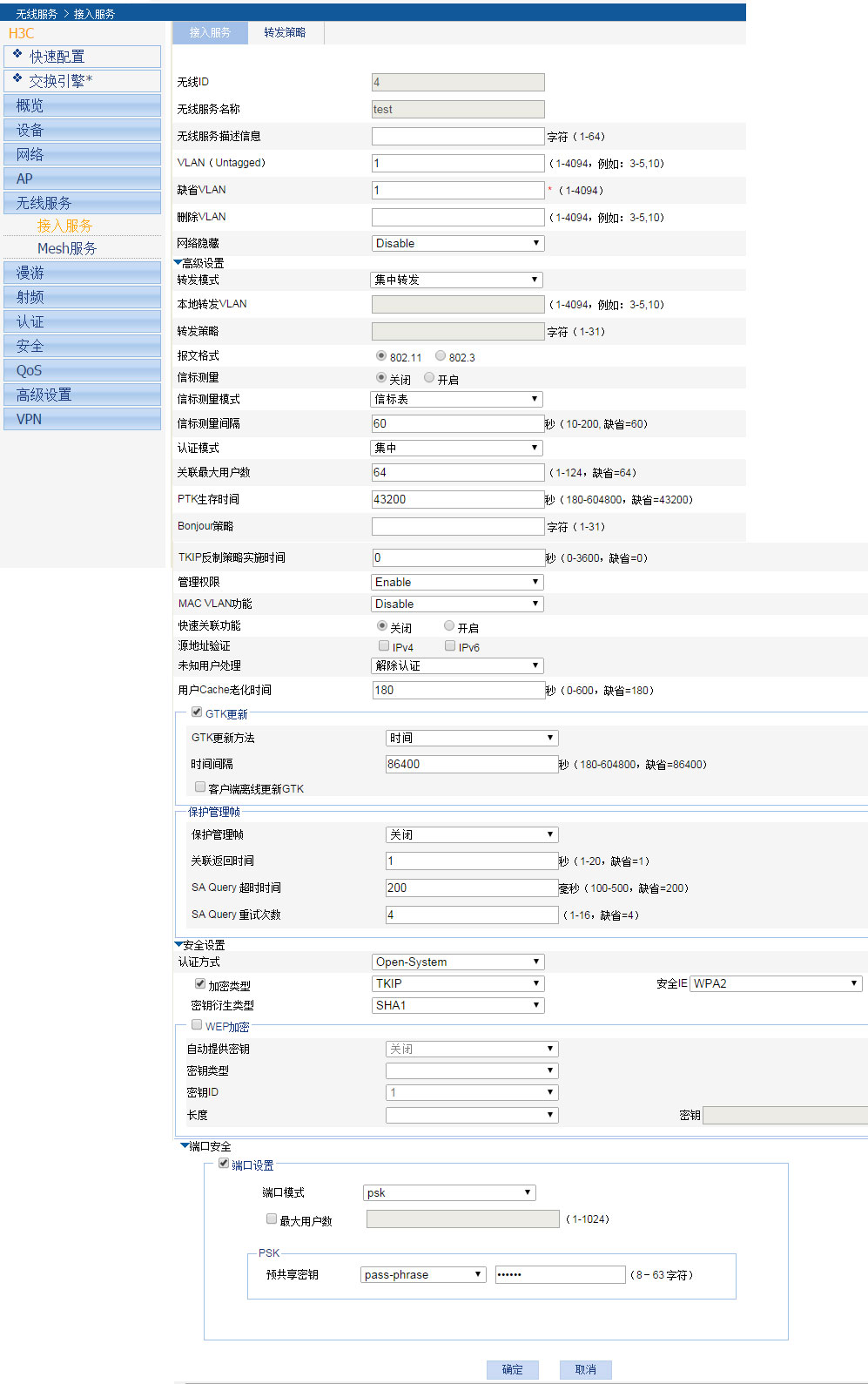

配置接入点参数,展开高级设置,配置关联最大用户数 默认64 (每个AP接入的用户数,并非接入点最大用户数),展开安全设置,选择加密类型TKIP,安全IE为WPA2展开端口安全,端口设置,端口模式 PSK 与共享密钥为 pass-phrase 后面自行输入接入点的密码。

配置SSID

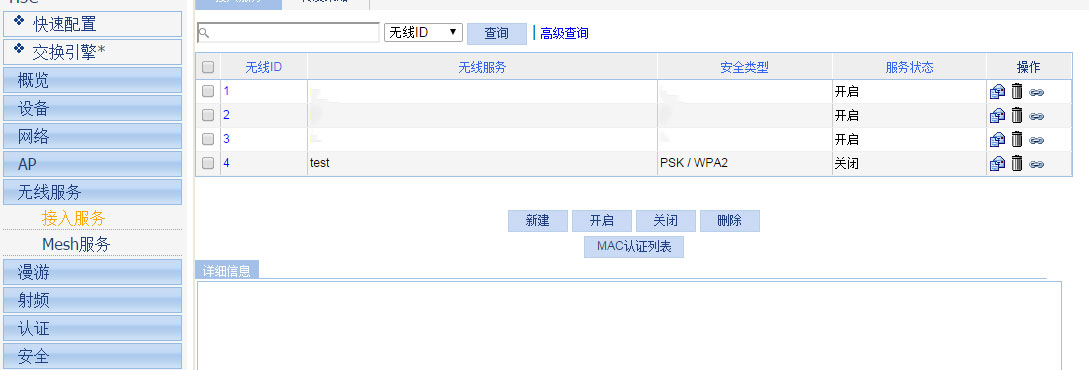

完成后新建的无线接入点即可在列表中显示。接下来选择后面操作中的 锁状图标,来对控制器下的AP进行关联。

配置关联

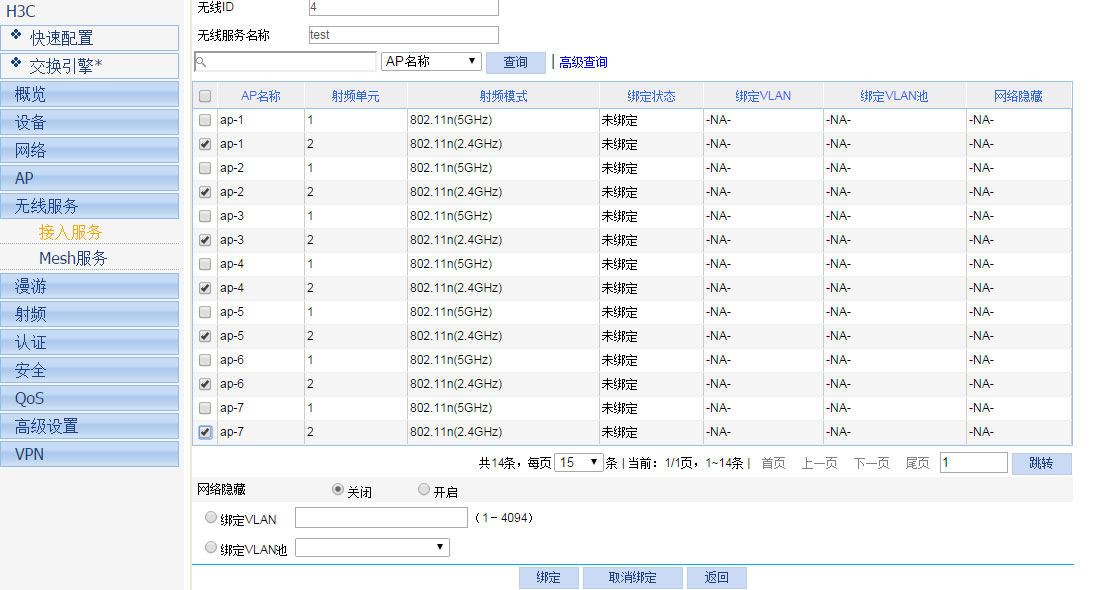

配置关联,为了优化网络,我配置了2个SSID,一个使用2.4G频段,一个使用5G频段,根据需要选择全部 AP的2.4G的射频或5G射频,也可以根据自己实际情况进行绑定
确认关联
完成后,回到接入服务配置,选中 接入点,点击开启 即可启用无线网络。继续配置 AP负载均衡。

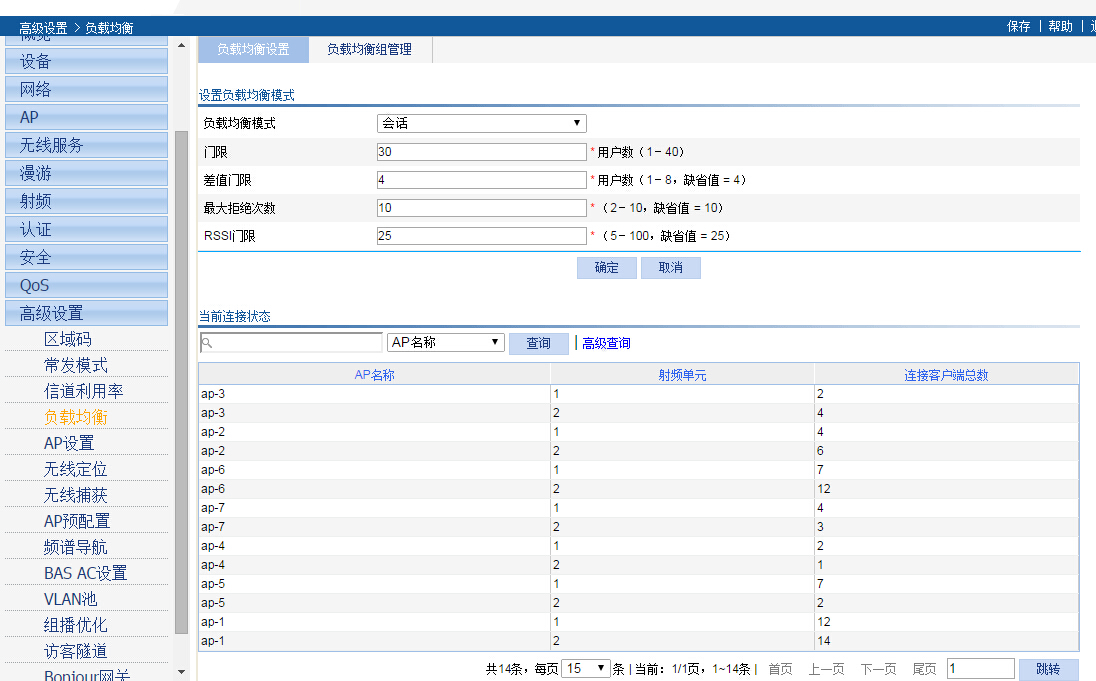

在负载均衡模式中选择会话,门限为20-30 即某个接入点用户数达到门限设置后会自动切换至邻近的AP。
负载均衡

至此,无线网络配置完成,对于无线控制器中的其它参数,一般不建议再额外配置。
对于Portal 验证,请查阅另外一篇文章

作者: Su
