Thinkpad X200 液态金属散热改造


09年买的X200小本,转眼用了两年多时间,前段时间发现灰尘太多,深圳的的温度更是高达32度,尽管Thinkpad 系列机型散热做得不错,还是决定拆开清理下,装完后用了几天,发现散热没处理好,在进行一些高负载操作时,测试温度更高达75度,在网上看了下介绍,说液态金属散热不错,周末跑去华强北花30元买了一片回来,重新进行散热改造。

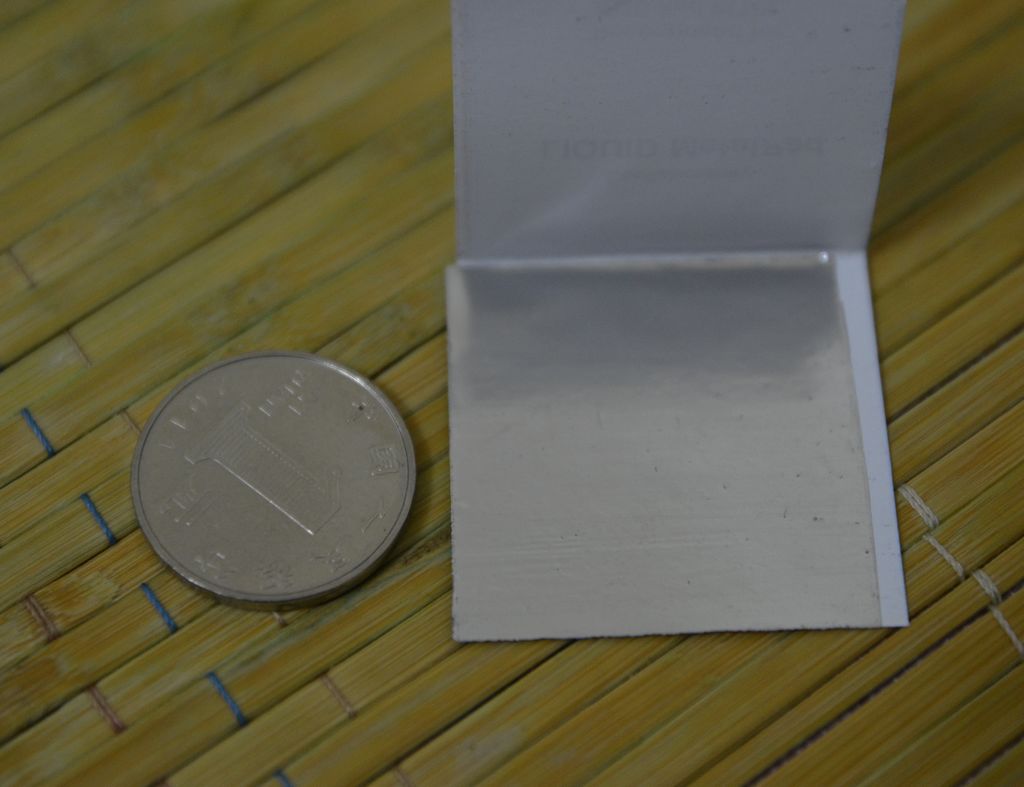

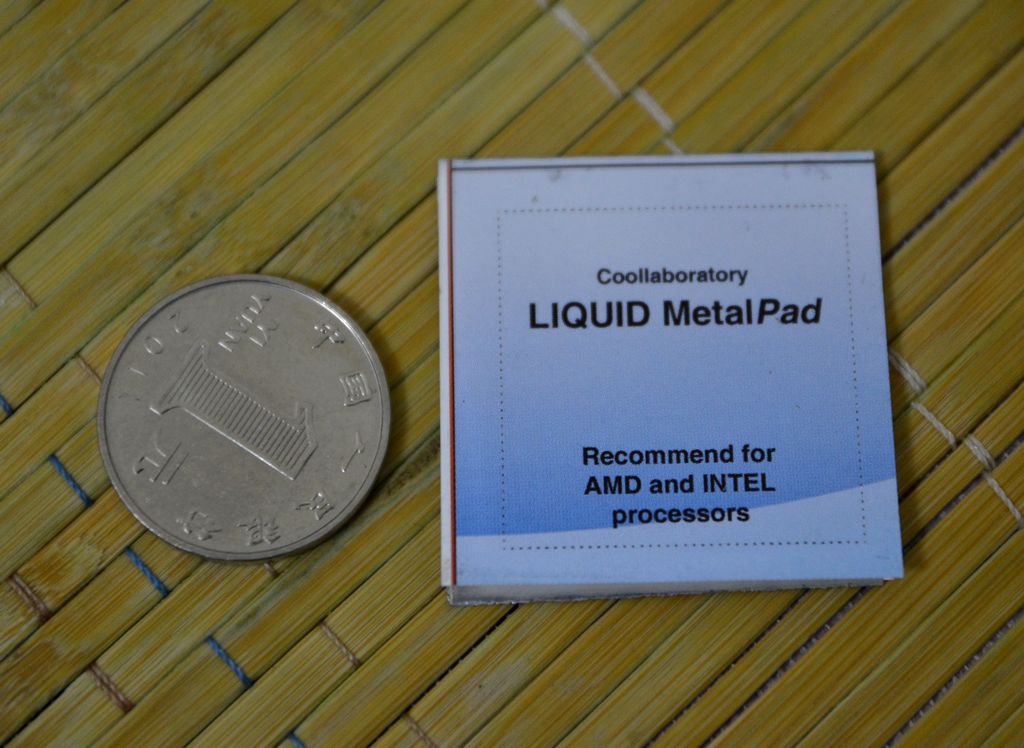

看见实物时,觉得有点坑爹,和一枚硬币比较,大不了多少


薄薄的一层金属片,期间我用剪刀剪了一小块下来,尝试用火烧,确实会融化,网上有朋友说液态金属导电,在高温下融化会流出来,实际上液态金属的附着力还是很强的,和硅脂没什么区别。

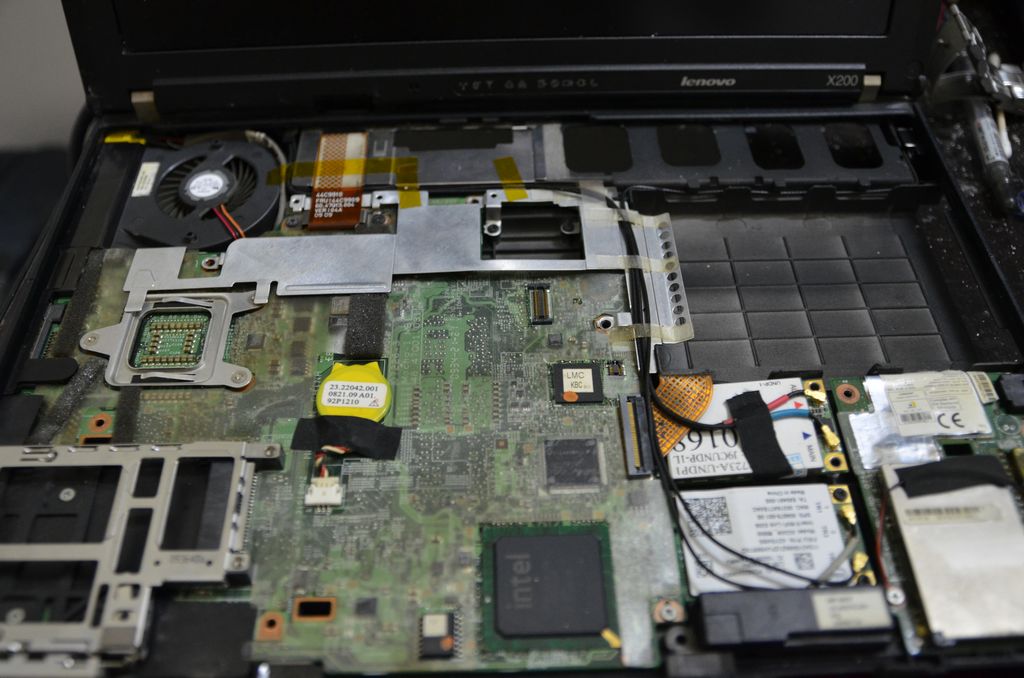

X200 拆解后主板全貌


将液态金属折成三层放到CPU上面即可,因X200北桥和热管之间是采用一块较厚的散热垫片,间隙大,不好做液态金属散热改造,只好重新涂抹了点硅脂。

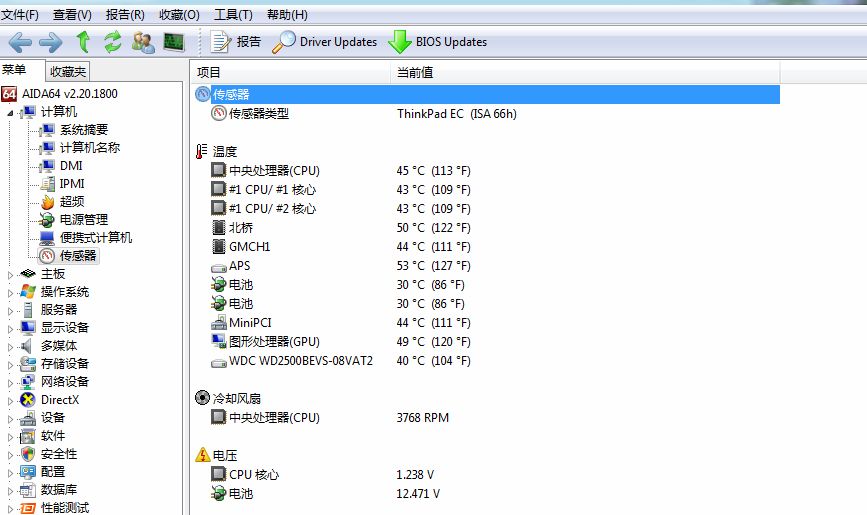

正常使用温度,室外32度,室内稍高,电脑正常运行温度是45度左右,测试RAR压缩,将CPU用到100%,最高温度在65度左右,比之前还是低了不少。凭个人感觉,使用硅脂和液态金属温度差别大概在5-10° 之间,并没有网上所说相差10度以上那么神奇的效果.到此,改造完成





作者: Su
